Elevador De Voltaje StepUp Dc-dc Xl6009

Descripción

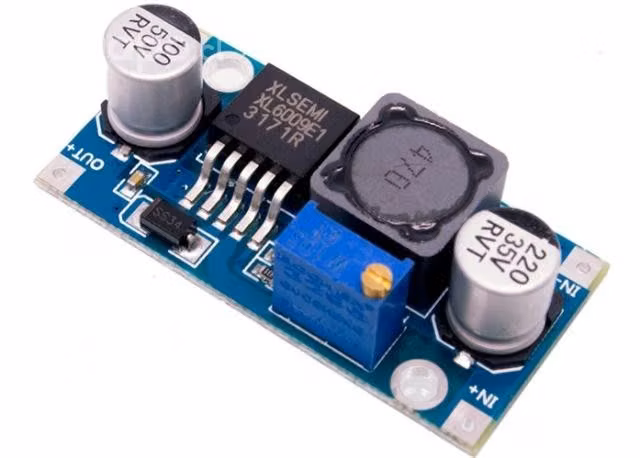

Módulo elevador de tensión DC-DC basado en el chip XL6009. El voltaje de entrada debe oscilar entre 3V~32V, para asegurar niveles de tensión a la salida entre 5V~35V, estos valores son ajustables y regulables. Este módulo de potencia se caracterizan por trabajar a muy altos rangos de frecuencia, la frecuencia de operación es de 400KHz. Proporciona un nivel de potencia máximo de 30W a la salida. Es usado para aplicaciones en las que se necesita un nivel de tensión constante a la salida ante cualquier tipo de variaciones de voltaje a la entrada del módulo.
Eficiencia: (Voltaje de salida*Corriente de salida)/(Voltaje de entrada*Corriente de entrada)

Características:

– Voltaje de entrada: 3V ~ 32V
– Voltaje de salida (ajustable): 5V ~ 35V
– Corriente de salida:
Corriente nominal es 2.5a
3A máximo, requiere disipador de calor adicional
18mA (sin carga)
– Eficiencia: ~90%
– Frecuencia de operación: 400KHz
– Regulación de voltaje: ± 0.5%
– Rizado de salida: 50mV
